Ø 符合EN50155铁路行业标准要求，专为轨道交通、车载通信应用设计
Ø 支持8个10/100/1000M M12千兆电口
Ø 可选1-2 端口支持 Bypass 旁路断电保护功能
Ø 支持12/24/48/72VDC宽压电源输入，双冗余电源输入，支持反接保护，多种可选电源电压输入
Ø 支持1路继电器报警功能
Ø 支持工作温度范围：-40℃～75℃（宽温型号）
Ø 无风扇，低功耗，工业级设计标准，工业级原料，环保无铅生产
Ø 高强度金属机箱，壁挂式安装
Ø IP40防护等级（可选IP67防水机壳）
Ø 72小时满负荷流量测试无丢包
概述

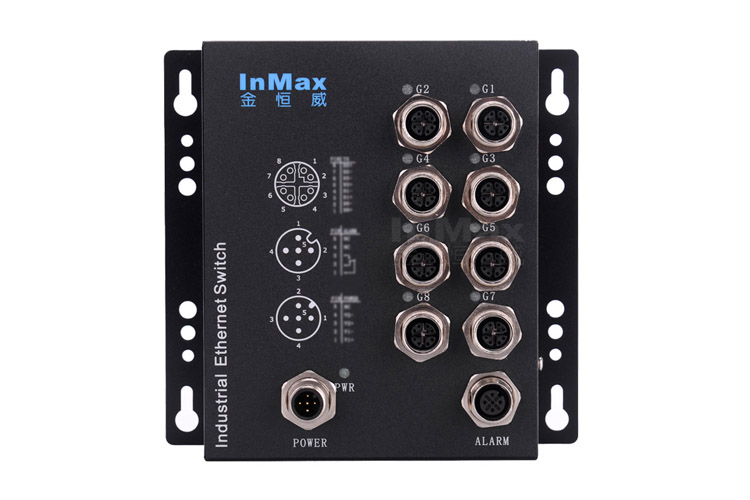

M508B系列M12非网管千兆车载以太网交换机专为严酷环境下的工业应用而设计。使用M12航空接头保证牢固连接，在诸如振动和冲击等环境因素干扰下也能可靠地工作。M508B系列以太网交换机提供8路快速以太网M12航空插头接口，支持IEEE 802.3/802.3u/802/3x标准，支持10/100/1000M速度自适应、全双工/半双工通信和MDI/MDI-X自动侦测，为您提供经济的工业以太网解决方案。
M508B车载交换机产品采用无风扇、低功耗设计，工作性能更加稳定，72小时满负荷流量测试无丢包。
产品符合FCC、CE、RoHS标准，符合工业级设计要求，能够适应-40℃～75℃的工作温度和电磁环境复杂的严苛工作环境，广泛应用于车载PIS、CCTV、车截监控视频、自动化智慧工厂等，为用户的以太网设备连接提供可靠的、高性价比的解决方案。
规格
技术参数
标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)和100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于流量控制
IEEE 802.3az适用于 高效节能以太网
流量控制：IEEE 802.3 x流量控制，背压式流控
交换机属性
千兆转发速度：16.388Mpps
数据交换方式：存储和转发
MAC地址表大小：16K
巨帧大小：10KByte
系统交换容量：22G
缓存大小：2Mbit
接口
M12端口：10/100/1000 BaseT(X) 速率自适应全/半双工模式MDI/MDI-X连接自侦测
指示灯： M12电口Link/Act 1～8
电源指示灯：PWR
M12端口特性
M12-8Pin 千兆电口连接器
M12-5Pin 电源口连接器
M12-5pin 报警连接器
电源
连接方式： 5Pin M12连接器
输入电压： 双冗余电源输入
直流电源：12VDC (9~36 VDC)
24VDC(18~75VDC)
注：符合12/24/48/72 VDC EN50155标准
空载功率： 5W @ 24VDC
满载功率： 8W @ 24VDC
冗余输入： 支持
反接保护： 支持
过流保护： 支持
机械特性
外壳：高强度金属机箱，（可选IP67防水机壳）
防护等级：IP40
尺寸（W×H×D）： 145x102x36mm
重量：800g
安装：壁挂式安装
工作环境
工作湿度
标准型号：-25 ～ 60 ℃ (-13 ～ 140 ℉)
宽温型号：-40 ～ 75 ℃ (-40 ～ 167 ℉)
储存温度： -40 ～ 85 ℃ (-40 ～ 185 ℉)
相对湿度： 5 ～ 95%（无凝露）
行业标准
EMI：FCC Part 15，CISPR (EN55022) class A
EMS
EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
冲击： IEC60068-2-27
自由落体：IEC 60068-2-32
震动： IEC60068-2-6
铁路轨道：EN50155、EN50121-3-2、EN50121-4
保修
保修期5年
