主要特性
支持8个PoE端口，每个PoE端口可提供≥30W功率的电源输出
支持1个千兆光纤端口、8个RJ45端口
符合工业4级设计要求，-40～+75℃工作温度和冗余电源输入
IP40等级防护，全铝高强度金属外壳，DIN导轨式安装
P309A是一款非网管型工业以太网交换机，支持8个PoE和10/100M以太网复合端口（RJ45），1个千兆SFP光纤端口，2路电源备份输入和1路继电器告警输出。该产品符合FCC、CE标准，符合工业4级设计要求，-40～75℃的宽幅工作温度能够满足各种工业现场的要求，已广泛应用于电力、水利、轨道交通等领域。
特点和优势
·支持8个兼容IEEE 802.3at的PoE端口，每个PoE端口可提供30W功率的电源输出
·支持1个千兆光纤端口和8个RJ45端口
·IP 40等级防护，全铝高强度外壳
·自动通过E-mail和继电器输出告警事件
·24VDC（12～36VDC），双冗余输入
·-40～+75℃工作温度
技术参数
标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3z适用于1000BaseX
接口
光纤端口：1000BaseX SFP
RJ45端口：10/100BaseTX自适应
Console口：基于串口全局网管RS-232（RJ45接头）
按钮：重置按钮Reset
指示灯：
系统指示灯：SYS
接口指示灯：电口Link1~8, Act1~9
光口Link/ Act G1
电源指示灯：PWR
报警输出：1路继电器输出，电流负载能力1 A@ 24 VDC
数字输入：2路输入，电子隔离，共地
状态“1”：+13 ～ +30V
状态“0”：- 30 ～ +3V
大输入电流：8 mA
电源
输入电压：48VDC（44～57VDC），双冗余输入
空载功率：0.1A@48VDC，5W
满载功率：0.25A@48VDC，12W （无外接PD时）
2.5A@48VDC，135W（满载8口IEEE 802.3af标准的PD时）
5A@48VDC，252W（满载8口IEEE 802.3at标准的PD时）
PoE端口输出：350mA，15.4W（搭载IEEE 802.3af标准的PD）
600mA，30W（搭载IEEE 802.3at标准的PD）
过载保护：支持
反接保护：支持
冗余保护：支持
接线端子：6芯7.62mm间距接线端子（中间2芯为继电器报警输出）
机械特性
外壳：IP40防护等级，高强度铝型材
安装方式：导轨、壁挂
重量：800g

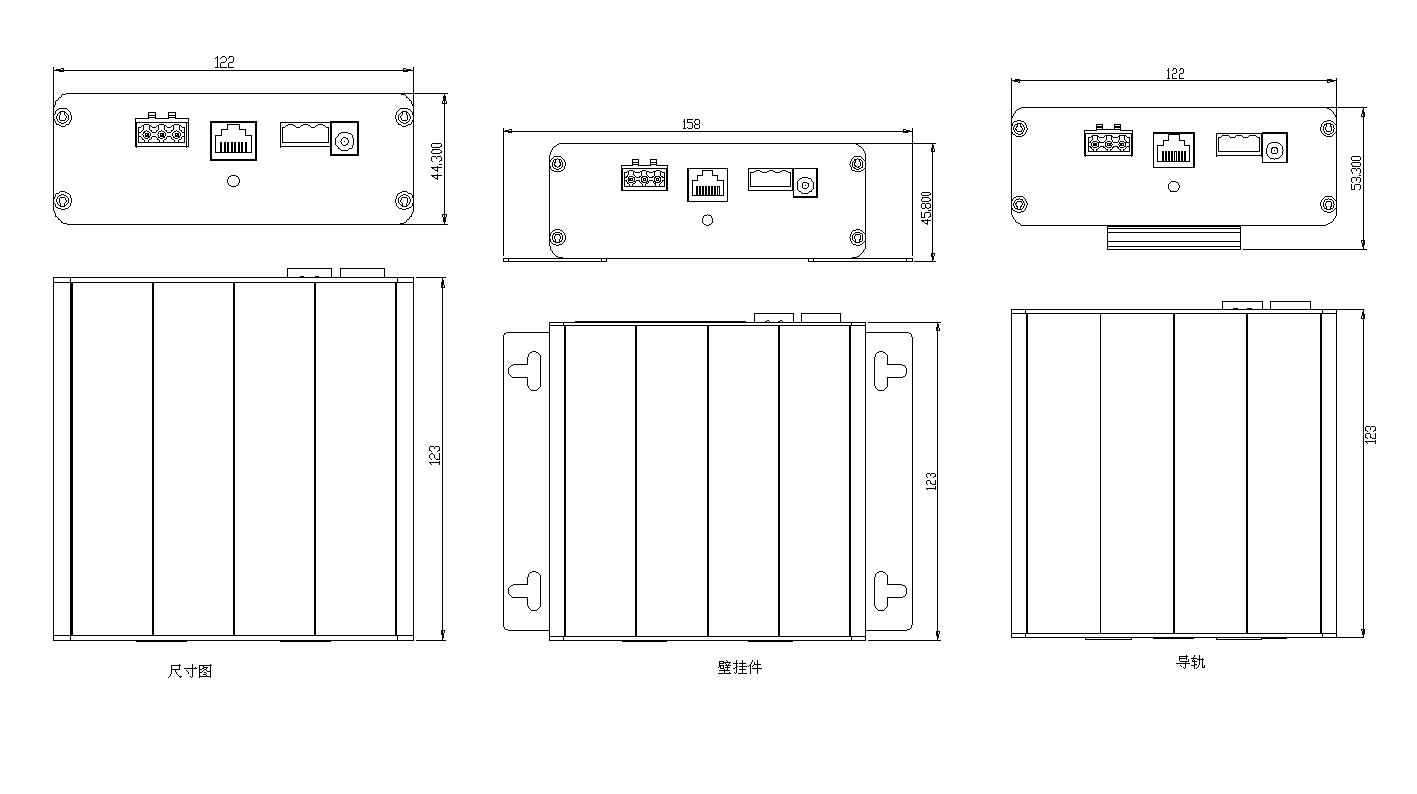

尺寸（W×H×D）：123 x 122 x 44.3 mm
123 x 158 x 45.8 mm (壁挂)
123 x 122 x 53.3 mm (导轨)
工作环境
工作温度：
标准型号：-25 ~ +60℃
宽温型号：-40 ~ +75℃
存储温度：-40~85℃
相对湿度：5%~95%（无凝露）
行业标准：
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
冲击：IEC60068-2-27
自由落体：IEC 60068-2-32
震动：IEC60068-2-6
质保
保修期：5年
认证
CE、FCC
产品最新认证动态请查询inMax网站
