主要特性

支持8个PoE端口，每个PoE端口可提供≥30W功率的电源输出

支持4个千兆光纤端口和8个千兆RJ45端口

支持环网冗余协议InMax Ring（自愈时间<20ms）和RSTP/STP以太网冗余

支持SNMPv1/v2c/v3、 IEEE 802.1X、 HTTPS以及SSH，增强了网络安全性

支持IEEE802.1Q VLAN、IEEE802.1p QOS

支持IGMP Snooping和GMRP过滤组播

支持WEB页面、CLI和SNMP多种管理方式

符合工业4级设计要求，-40～+75℃工作温度和冗余电源输入

IP40等级防护，高强度金属外壳，DIN导轨式安装

简介

P712A是一款增强网管型工业以太网交换机，支持8个PoE和10/100/1000M以太网端口（RJ45），4个千兆SFP光纤端口，2路电源备份输入和1路继电器告警输出。产品采用了自主研发的InMax Ring环网技术（网络故障自愈时<20ms），用户可轻易设定冗余环网以增加网络可靠性，此外P612A还支持SNMPv3、 IEEE 802.1X、 HTTPS以及SSH，增强了网络安全性。该产品符合FCC、CE标准，符合工业4级设计要求，-40～+75℃的宽幅工作温度能够满足各种工业现场的要求，已广泛应用于电力、水利、轨道交通等领域。

特点和优势

·支持8个兼容IEEE 802.3at的PoE端口，每个PoE端口可提供30W功率的电源输出

·支持PoE高级管理功能

·支持4个千兆光纤端口

·支持WEB页面、CLI和SNMP多种管理方式

·IEEE 1588 PTP V2（精密时间协议），支持精确的网络时间同步

·支持Max Ring（自愈时间 < 20 ms），RSTP/STP以太网冗余

·IGMP Snooping和GMRP过滤组播

·支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议，轻松实现网络规划

·支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络稳定性

·支持端口聚合，最大化利用带宽

·支持RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPS和SSH，加强网络安全性

·支持SNMPv1/v2c/v3 不同等级的网络管理协议

·采用RMON有效提升网络监测和预测能力

·支持端口限速带宽管理，确保网络稳定性

·支持基于MAC地址的端口绑定，防止非法入侵

·自动通过E-mail和继电器输出告警事件

技术参数

标准：

IEEE 802.3af  PoE

IEEE 802.3at  PoE Plus

IEEE 802.3适用于10BaseT

IEEE 802.3u适用于100BaseT(X) and 100BaseFX

IEEE 802.3ab适用于1000BaseT(X)

IEEE 802.3z适用于1000BaseX

IEEE 802.3x适用于流量控制

IEEE 802.1D-2004适用于Spanning Tree Protocol

IEEE 802.1w适用于Rapid STP

IEEE 802.1Q适用于VLAN Tagging

IEEE 802.1p适用于Class of Service

IEEE 802.1X适用于Authentication

IEEE 802.3ad适用于Port Trunk with LACP

协议：

IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3,

DHCP Client, TFTP, SNTP, SMTP,

RMON, HTTP, HTTPS, Telnet, Syslog, SSH,

LLDP, IEEE 1588 PTP V2.

MIB:

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,

Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

流量控制：IEEE 802.3x 流控, 背压式流控

交换机属性

优先级队列：4

最多可用VLANs数：64

VLAN ID范围：VID 1~4094

IGMP snopping 组播组：256

MAC地址表大小：8K

封包缓冲区大小：1 Mbit

接口

光纤端口：1000BaseX SFP 插槽

RJ45端口：10/100BaseTX自适应

Console口：基于串口全局网管RS-232（RJ45接头）

按钮：重置按钮Reset

指示灯：

系统指示灯：SYS

接口指示灯：电口Link1~8, Act1~8

            光口Link/ Act G1，G2，G3，G4

电源指示灯：PWR

报警输出：1路继电器输出，电流负载能力1 A@ 24 VDC

数字输入：2路输入，电子隔离，共地

状态“1”：+13 ～ +30V

状态“0”：- 30 ～ +3V

大输入电流：8 mA

电源

输入电压：48VDC（44～57VDC），双冗余输入

空载功率：0.1A@48VDC，5W

满载功率：0.25A@48VDC，12W （无外接PD时）

2.5A@48VDC，135W（满载8口IEEE 802.3af标准的PD时）

5A@48VDC，252W（满载8口IEEE 802.3at标准的PD时）

PoE端口输出：350mA，15.4W（搭载IEEE 802.3af标准的PD）

              600mA，30W（搭载IEEE 802.3at标准的PD）

过载保护：支持

反接保护：支持

冗余保护：支持

接线端子：6芯7.62mm间距接线端子（中间2芯为继电器报警输出）

机械特性

外壳：IP40防护等级，高强度铝型材

安装方式：导轨、壁挂

重量：750g

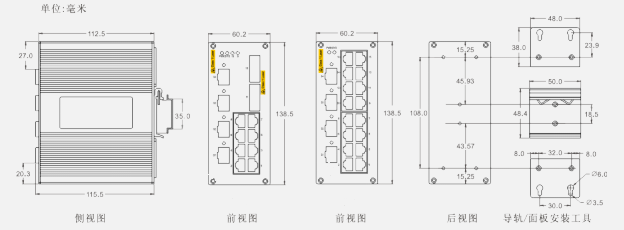

尺寸（W×H×D）：60.2 mm×138.5mm×112.5mm

工作环境

工作温度：

标准型号：-25 ~ +60℃

宽温型号：-40 ~ +75℃

存储温度：-40~85℃

相对湿度：5%~95%（无凝露）

行业标准：

EMI：FCC Part 15，CISPR (EN55022) class A

EMS：EN61000-4-2 (ESD)，Level 4

EN61000-4-3 (RS)，Level 3

EN61000-4-4 (EFT)，Level 4

EN61000-4-5 (Surge)，Level 4

EN61000-4-6 (CS)，Level 3

EN61000-4-8，Level 5

冲击：IEC60068-2-27

自由落体：IEC 60068-2-32

震动：IEC60068-2-6

质保

保修期：5年

认证

CE、FCC

产品最新认证动态请查询inMax网站
