主要特性

模块化设计，slot插槽配置灵活，可任意搭配不同组合的光/电通信模块模块

支持三层多动态路由协议和组播路由协议

支持环网冗余协议Max Ring（自愈时间<20ms）和RSTP/STP以太网冗余

支持SNMPv1/v2c/v3、 IEEE 802.1X、 HTTPS以及SSH，增强了网络安全性

支持IEEE802.1Q VLAN、IEEE802.1p QOS

支持IGMP Snooping和GMRP过滤组播

支持WEB页面、CLI、Telnet和SNMP多种管理方式

符合工业4级设计要求，-40～+75℃工作温度和冗余电源输入

IP40等级防护，高强度金属外壳

灵活的前/后出线设计，满足变电站使用习惯

简介

InMax PT3728是深圳金恒威公司自主研发的一款模块化增强网管型千兆三层工业以太网交换机，最多支持4千兆SFP光纤端口和24个百兆端口（光电可选），2路电源备份输入。产品采用了自主研发的Max Ring环网技术（网络故障自愈时<20ms），用户可轻易设定冗余环网以增加网络可靠性，此外PT3728还支持SNMPv3、 IEEE 802.1X、 HTTPS以及SSH，增强了网络安全性。该产品符合FCC、CE标准，符合工业4级设计要求，-40～+75℃的宽幅工作温度能够满足各种工业现场的要求，已广泛应用于电力、水利、轨道交通等领域。

特点和优势

·模块化设计，slot插槽配置灵活，可任意搭配不同组合的光/电通信模块模块

·最多支持4个千兆SFP光纤端口和24个百兆光口/电口

·支持三层多动态路由协议如RIP v1/v2、OSPFv2 、BGPv4、static routes 和 IP policy routing

·支持组播路由协议如PIM-SM、PIM-DM和DVMRP

·传输多组播封包，如IEC 61850 GOOSE 或sampling value

·IEEE 1588 PTP V2（精密时间协议），支持精确的网络时间同步

·支持Max Ring（自愈时间 < 20 ms），RSTP/STP以太网冗余

·IGMP Snooping和GMRP过滤组播

·支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议，轻松实现网络规划

·支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络稳定性

·支持端口聚合，最大化利用带宽

·支持RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPS和SSH，加强网络安全性

·支持SNMPv1/v2c/v3 不同等级的网络管理协议

·采用RMON有效提升网络监测和预测能力

·支持端口限速带宽管理，确保网络稳定性

·支持基于MAC地址的端口绑定，防止非法入侵

·支持WEB页面、CLI、Telnet和SNMP多种管理方式

·自动通过E-mail和继电器输出告警事件

技术参数

标准：

IEEE 802.3适用于10BaseT

IEEE 802.3u适用于100BaseT(X) and 100BaseFX

IEEE 802.3ab适用于1000BaseT(X)

IEEE 802.3z适用于1000BaseX

IEEE 802.3x适用于流量控制

IEEE 802.1D-2004适用于Spanning Tree Protocol

IEEE 802.1w适用于Rapid STP

IEEE 802.1s适用于 Multiple STP

IEEE 802.1Q适用于VLAN Tagging

IEEE 802.1p适用于Class of Service

IEEE 802.1X适用于Authentication

IEEE 802.3ad适用于Port Trunk with LACP

协议：

IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3,

DHCP Client, DHCP ption 82,TFTP, SNTP, SMTP,

RMON, HTTP, HTTPS, Telnet, Syslog, SSH,

LLDP, IEEE 1588 PTP V2.

MIB:

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,

Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

流量控制：IEEE 802.3x 流控, 背压式流控

交换机属性

优先级队列：4

最多可用VLANs数：64

VLAN ID范围：VID 1~4094

IGMP snopping 组播组：256

MAC地址表大小：8K

封包缓冲区大小：2 Mbit

接口

固定光纤端口：1000BaseX SFP 插槽

slot插槽：3个slot插槽，每个slot插槽最多支持8个百兆端口，光电可选

slot插槽光纤端口：100BaseFX SFP 插槽

slot插槽RJ45端口：10/100 BaseTX自适应

Console口：基于串口全局网管RS-232（RJ45接头）

按钮：重置按钮Reset

指示灯：

系统指示灯：SYS

接口指示灯：电口Link1~24, Act1~24

            光口Link/ Act G1，G2，G3，G4

电源指示灯：PWR

报警输出：2路继电器输出，电流负载能力0.5A@ 48 VDC

电源

冗余双电源输入，支持双AC、双DC、单AC单DC混合电源输入

输入电压：24VDC（18～36VDC），

           48VDC（36～72VDC），

           110/220VAC（88～300V）

空载功率： 0.41A@24VDC，10W

0.21A@48VDC，10W

0.045A@220VAC，10W

满载功率： 1.83A@24VDC，44W

0.91A@48VDC，44W

0.2A@220VAC，44W

过载保护：支持

反接保护：支持

冗余保护：支持

接线端子：5芯7.62mm间距接线端子

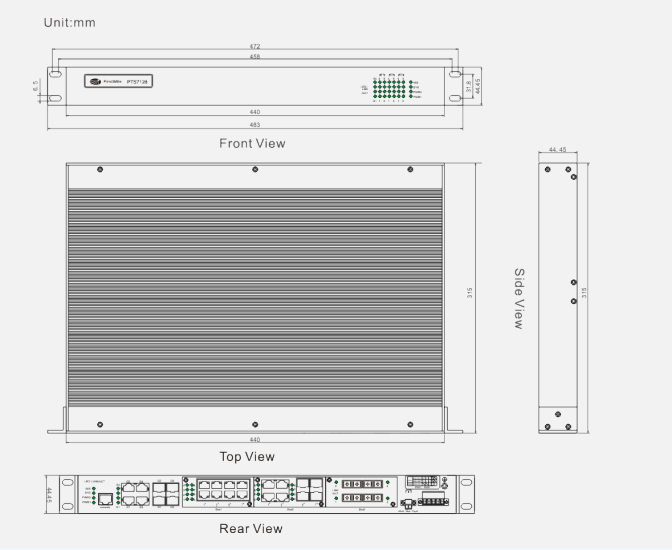

机械特性

外壳：IP40防护等级，高强度铝型材，无风扇设计

安装方式：19寸标准机柜安装

重量：3800g

尺寸（W×H×D）：440 mm×44mm×320mm

工作环境

工作温度：

标准型号：0 ~ +60℃

宽温型号：-40 ~ +75℃

存储温度：-40~85℃

相对湿度：5%~95%（无凝露）

行业标准：

Power Automation: IEC 61850-3，IEEE 1613，IEC61000-6-2

EMI：FCC Part 15，CISPR (EN55022) class A

EMS：EN61000-4-2 (ESD)，Level 4

EN61000-4-3 (RS)，Level 3

EN61000-4-4 (EFT)，Level 4

EN61000-4-5 (Surge)，Level 4

EN61000-4-6 (CS)，Level 3

EN61000-4-8，Level 5

安规：UL 508，

UL 60950-1

CSA C22.2 No.60950-1

EN 60950-1

冲击：IEC60068-2-27

自由落体：IEC 60068-2-32

震动：IEC60068-2-6

质保

保修期：5年

认证

CE、FCC

产品最新认证动态请查询inMax网站
